HCDG-5000型微機控制閉路磁軛探傷機的工作原理

一、簡介：

HCDG-5000型微機控制閉路磁軛磁粉探傷機是宏旭探傷機制造有限公司專門為車轂、油管接箍類環形件設計、生產的專用磁粉探傷機，其功能是實現一次探傷檢測環形件內外表面上全表面及3mm深近表面因鍛壓、拉伸、淬火、研磨、疲勞而引起的裂痕及夾渣等的細微缺陷，具有檢測方便、檢測性高的特點。

同時還可以實現周向磁化電流可調節、縱向磁化電流可調節、可檢測多尺寸的環形件、手動及自動兩檔切換等功能，詳見HCDG-5000型微機控制閉路磁軛探傷機的詳細功能說明。

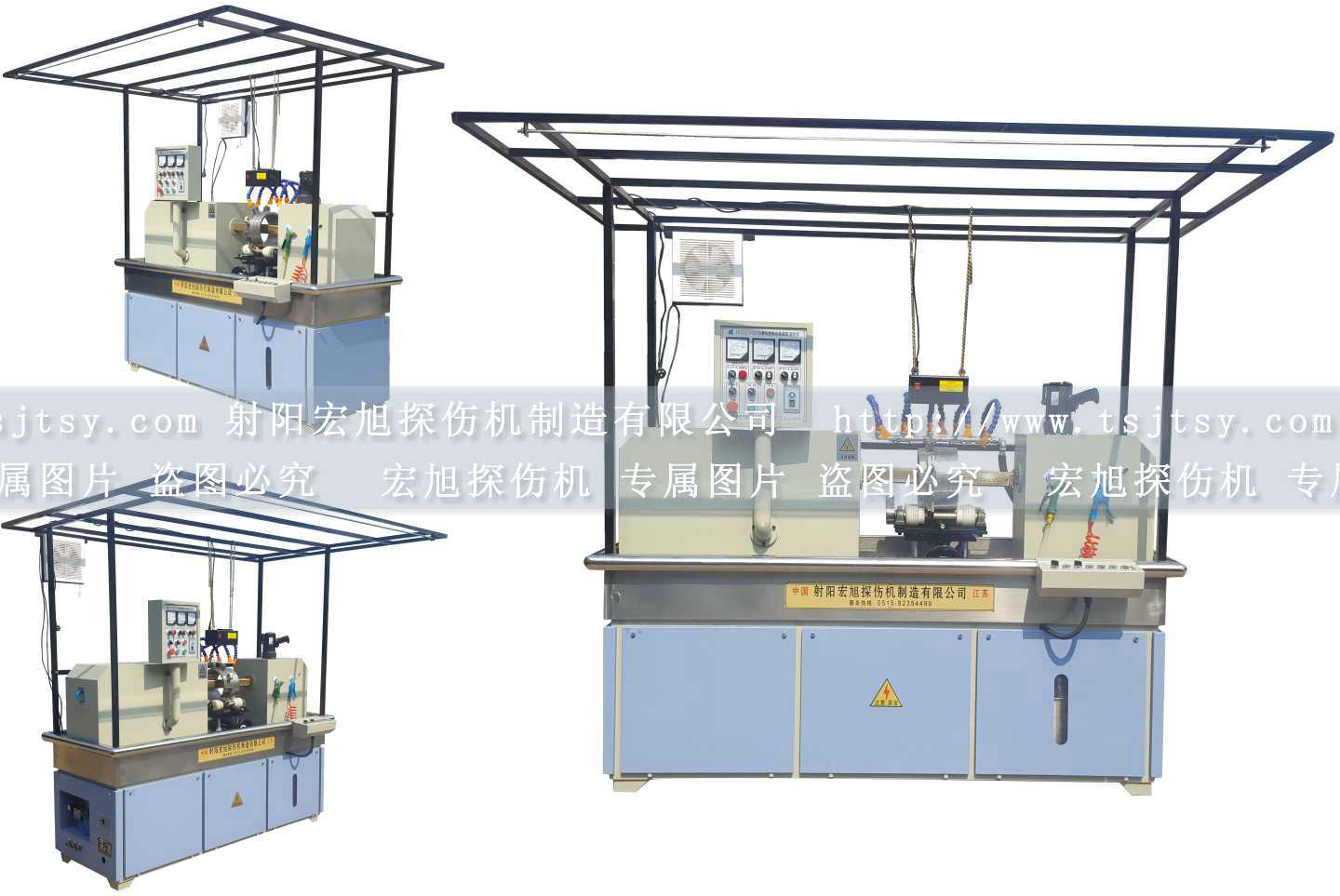

二、產品實物圖：

那么是基于什么原理實現以上功能的呢？我們下面就主要介紹一下HCDG-5000型微機控制閉路磁軛磁粉探傷機的工作原理。

三、工作原理：

HCDG-5000型微機控制閉路磁軛磁粉探傷機是依據鐵磁性材料表面細微缺陷在磁場中形成缺陷漏磁場，后由磁場吸引工件表面噴灑的磁粉，而漏磁感應強度比磁場強度大，從而吸引磁粉較多，出現磁粉堆積現象，觀察確認缺陷。

1、對于鐵磁性材料在磁場中產生漏磁場參照磁粉探傷中漏磁場吸引磁粉出現易辨認磁痕的原因。

2、HCDG-5000型微機控制閉路磁軛磁粉探傷機在檢測動車用車轂、油田用接箍等環形件的過程中，采用周向磁化、縱向磁化、周向、縱向復合磁化三種方式來進行磁粉缺陷檢測。

HCDG-5000型微機控制閉路磁軛磁粉探傷機的周向磁化是選用閉路磁軛的方式進行磁化的，本機閉路磁軛指的是變壓器將380V交流電整流變壓后加到U型導體兩端，并在U型導體上加上一根導電棒，用于穿過環形件的內環，上電后，環形件內環中的導電棒通過大電流（0-5000A），產生感應磁場，后環形件產生磁感應強度，若環形件表面存在與環形件內磁感應強度成＞0°角度的細微缺陷時，則缺陷可以顯示磁粉堆積。

HCDG-5000型微機控制閉路磁軛磁粉探傷機的縱向磁化是選用雙高壓線圈進行磁化的，在環形件內環中的導電棒兩端各串上一個高壓（380V）磁化線圈，上電后，環形件產生磁感應強度，若環形件表面存在與磁化線圈磁場方向成＞0°角度的細微缺陷時，則缺陷可以顯示磁粉堆積。

HCDG-5000型微機控制閉路磁軛磁粉探傷機的周縱向復合磁化是指磁化過程中既有周向磁化，又有縱向磁化，在周向交流電形成的變化磁場和縱向交流電形成的變化磁場的疊加作用下形成360°旋轉交變磁場，從而單次磁化檢測環形件全表面各個方向的缺陷。

3、HCDG-5000型微機控制閉路磁軛磁粉探傷機在觀察工件后，利用高壓磁化線圈重新上電給被檢測的環形件進行衰減式退磁處理，具體衰減式退磁原理參照退磁及退磁方法概述。

四、其它：
